產品概述
美德腦電示教儀是一款集腦電圖、腦電地形圖和腦電監護于一體的教學設備，從儀器的結構、工作原理、電子電路設計、使用方法和故障維修等多方面的知識點入手，專業用于助學助教的新型教學設備。
工作原理信號
腦電示教儀以單個通道為例來說明腦電示教儀的工作原理。由放置在頭皮的電極在體表或皮下檢測微弱的腦電信號，然后通過電極的導聯耦合到差動放大器進行放大，再通過低通濾波去除各種頻率的干擾訊號，最后經過A/D轉換把模擬信號轉換成數字信號，通過單片機用USB接口把數據傳輸?shù)接嬎銠C。根據不同時相的電壓變量進行快速傅立葉轉換（FFT）形成功率譜。利用功率譜的形式來顯示腦波的頻率（頻域）與功率的關系，將功率譜轉換成圖像能夠醒目而且直觀的顯示出大鬧功能狀態，為顱內病變的診斷以及腦電功能定量分析。
腦電示教儀 (可選配臺車)
系統特性
采用USB通訊接口 支持投影儀聯機示教 可選配網絡版，多臺組網，實現網絡教學 有典型病例庫及病例庫可更新升級 支持臨床報告書寫教學功能
1.采用USB通訊接口
2.支持投影儀聯機示教
3.可選配網絡版，多臺組網，實現網絡教學
4.有典型病例庫及病例庫可更新升級
5.支持臨床報告書寫教學功能

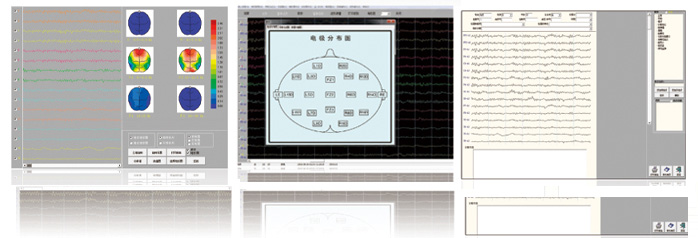

腦電示教儀操作界面
實驗項目
1.腦電圖基礎知識介紹實驗
2.腦電地形圖信號分析處理技術原理實驗
3.腦電地形圖技術及結構原理
4.腦電地形圖的功能介紹實驗
5.腦電示教儀使用和性能指標實驗
6.腦電示教儀與計算機聯機測試實驗
7.腦電示教儀與示波器聯機測試實驗
8.定標電路原理實驗
9.輸入緩沖電路原理實驗
10.導聯方式選擇電路原理實驗
11.差分放大器原理實驗
12.前置主放大器原理實驗
13.低通濾波器原理實驗
14.后置主放大器原理實驗
15.A/D轉換電路原理實驗
16.8路模擬開關選擇導聯實驗
17.光耦隔離電路原理實驗
18.單片機控制部分實驗
19.USB通訊原理實驗
20.自行設置測試點、故障點實驗
21.（可選配）臨床病例測試實驗
